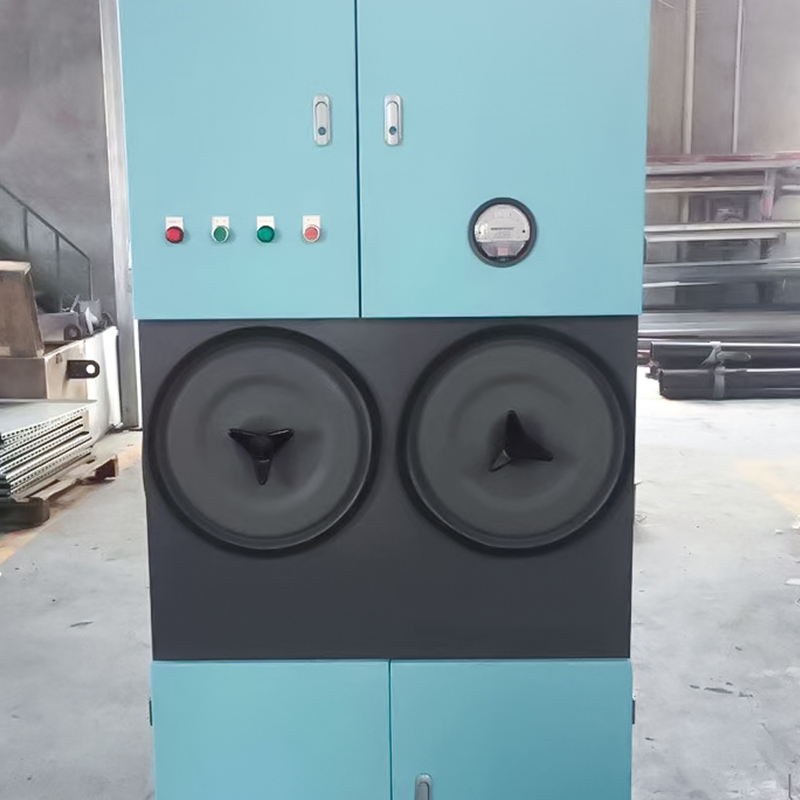

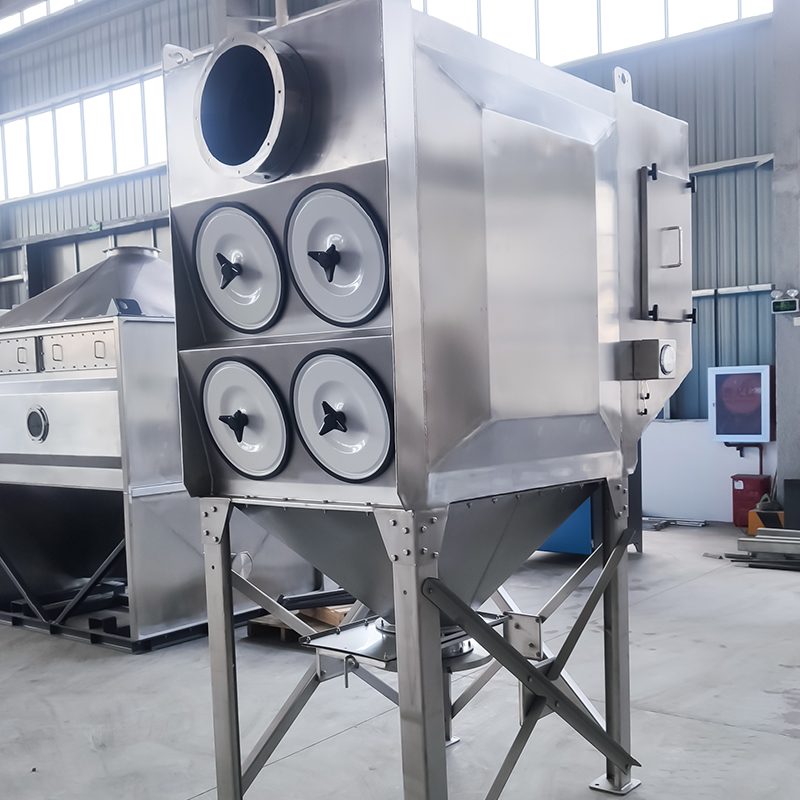

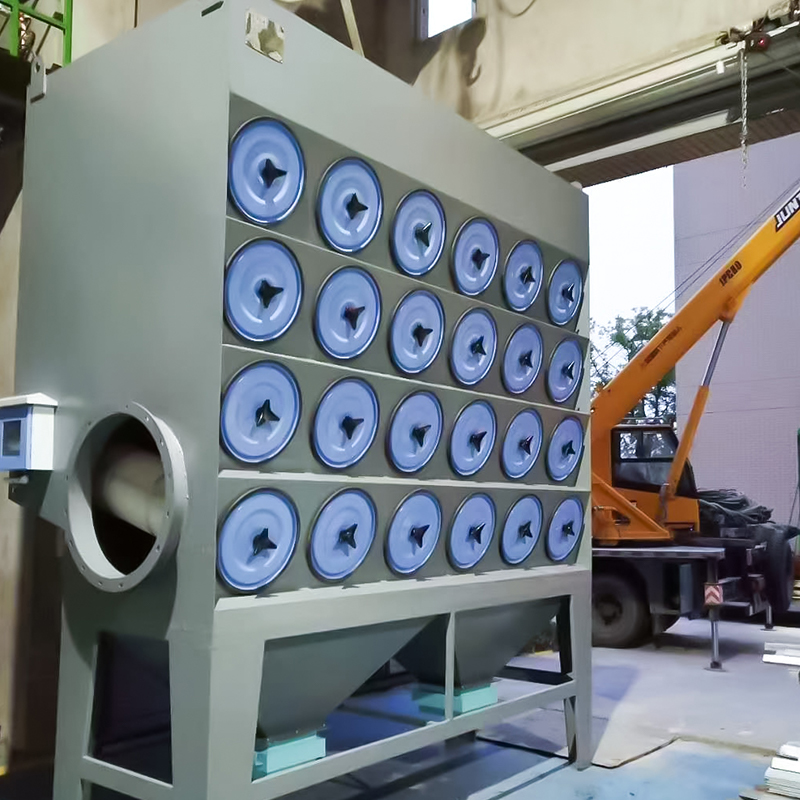

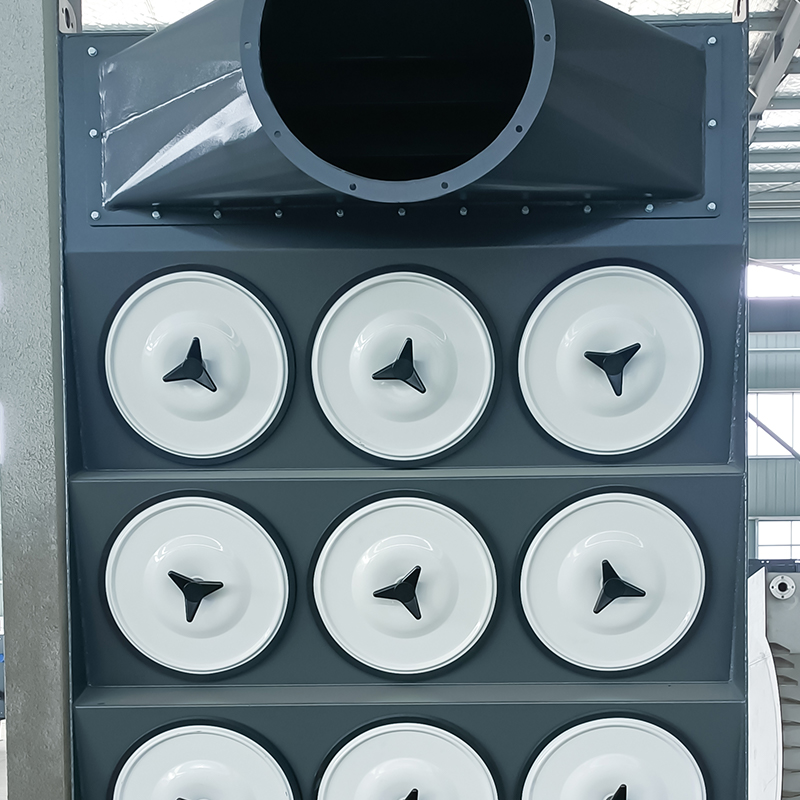

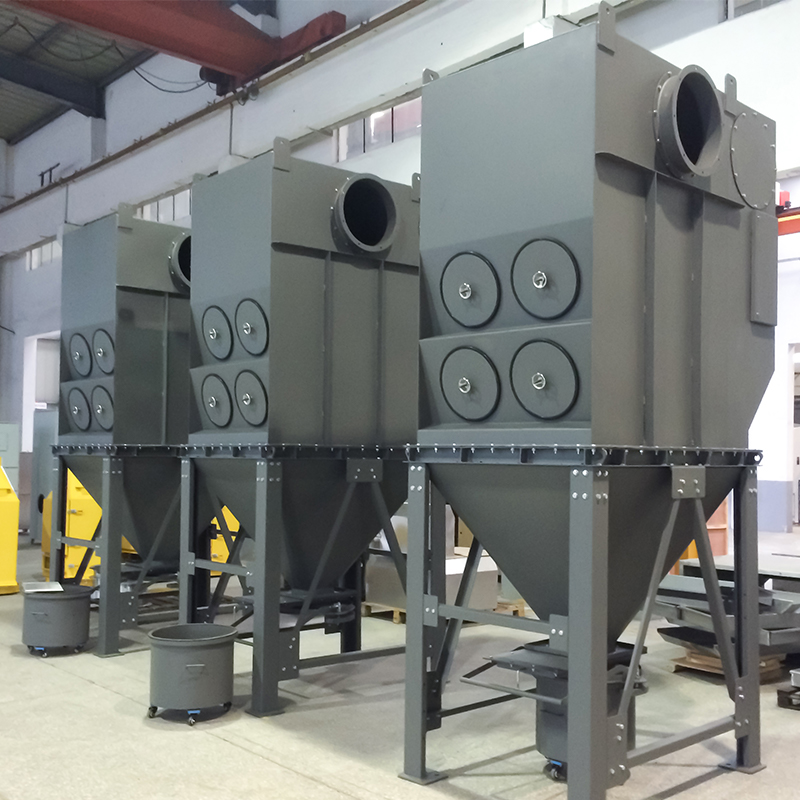

Patruunan pölynkerääjä

Erillisen kasetin pölynkerääjän tekniset tiedot

Laskentakaavat patruunan pölynkeräinten keskeisille tekniikoille

1. Suodatusnopeus (v)

Suodatusnopeus on kaasun tilavuus, joka kulkee suodatinpatruunan tehokkaan suodatusalueen läpi aikayksikköä kohti ja on suunnittelun ydinparametri:
v = \frac{Q}{60 \times A}

- v: Suodatusnopeus (m/min), tyypillisesti valittu pölyominaisuuksien perusteella (esim. 1,0-2,0 m/min kuivalle, tarttumattomalle pölylle, 0,5-1,0 m/min tahmealle pölylle);
- K: Käsittelyilman tilavuus (m³/h);
- A: Kokonaistehollinen suodatusala (m²).

2. Tehokas suodatusalue (A)

A = n \ kertaa A_1

- n: Suodatinpatruunoiden lukumäärä;
- A_1: Yhden suodatinpatruunan tehollinen suodatusala (m²), laskettuna patruunan mitoista: A_1 = \pi \ kertaa D \ kertaa L (D on patruunan halkaisija, m; L on patruunan pituus, m).

3. Suodatinpatruunoiden määrä (n)

Ilman tilavuudesta ja suodatusnopeudesta johdettu:
n = \frac{Q}{60 \times v \times A_1}

4. Laitteen vastus (ΔP)

Patruunan pölynkerääjän kokonaisresistanssi muodostuu itse suodatinmateriaalin resistanssista ja pölykerroksen resistanssista. Empiirinen kaava (arvioitu) on:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Puhdas suodatinpatruunan vastus (Pa), tyypillisesti 100-200 Pa;
- \Delta P_d: Pölykerroksen vastus (Pa), joka liittyy pölykerroksen paksuuteen ja suodatusnopeuteen. Käytön aikana kokonaisvastusta säädetään yleensä välillä 1000-1500 Pa.

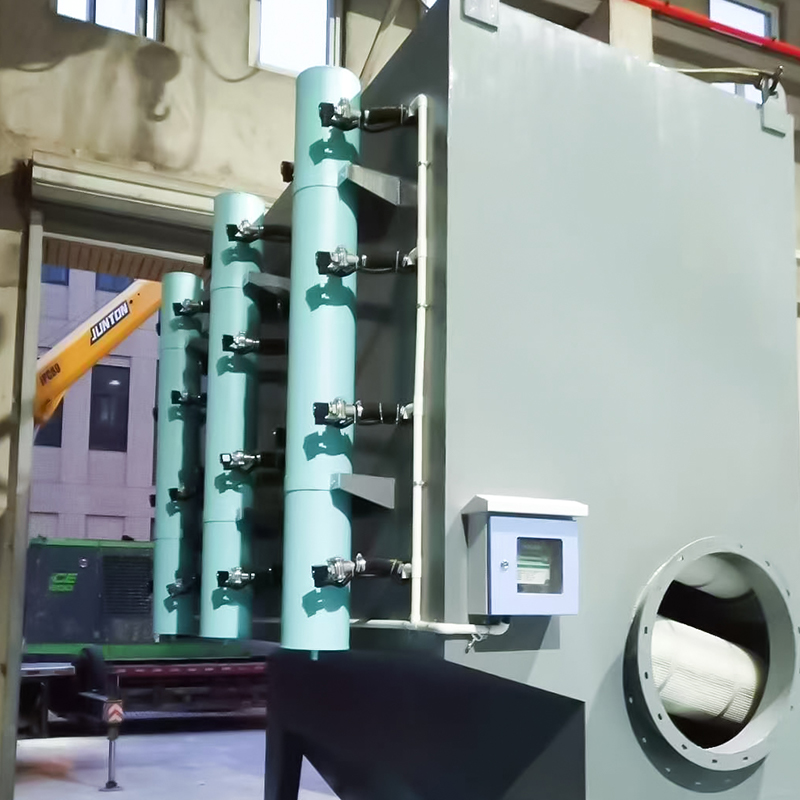

5. Pulssiruiskutusparametrit (pulssipuhdistusmalleille)

- Ruiskutuspaine: Tyypillisesti 0,4-0,6 MPa (paineilma);
- Ruiskutusaika: 0,1-0,2 sekuntia suodatinpatruunaa kohti;
- Ruiskutusjakso: Resistanssiasetuksesta riippuen tyypillisesti 30-120 sekuntia (automaattisesti säädettävissä paine-erosäätimellä).

Yllä olevaa kaavaa tulee säätää todellisten käyttöolosuhteiden (kuten pölypitoisuuden, hiukkaskoon ja lämpötilan) perusteella laitteiden tehokkaan ja vakaan toiminnan varmistamiseksi.
