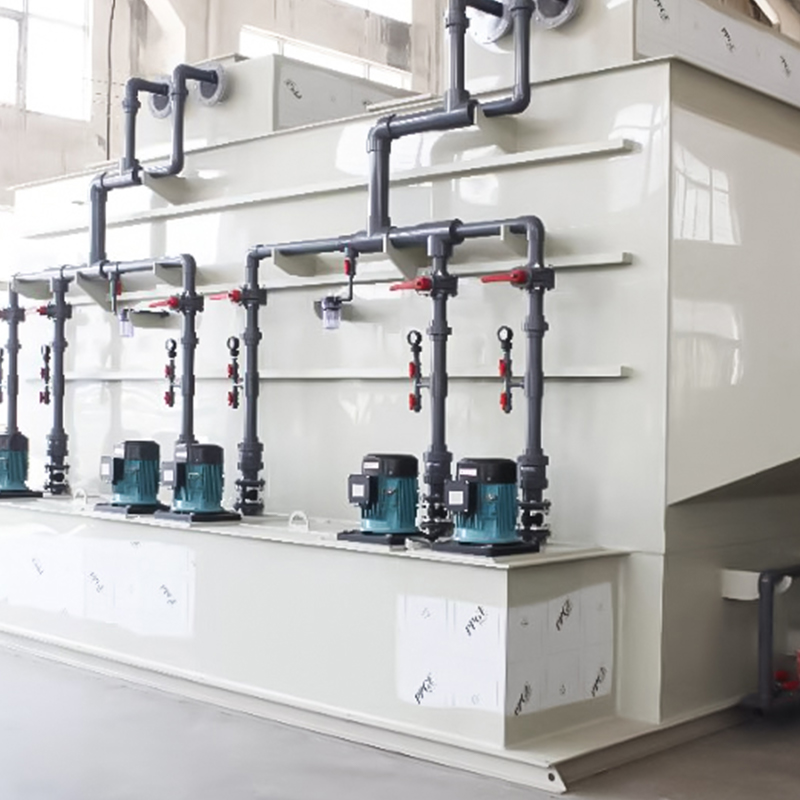

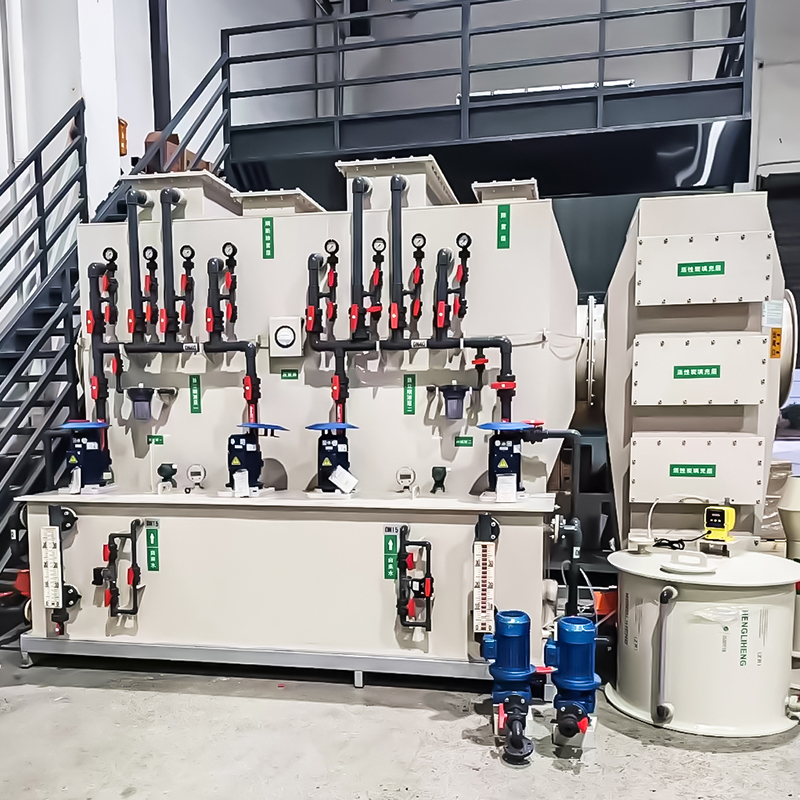

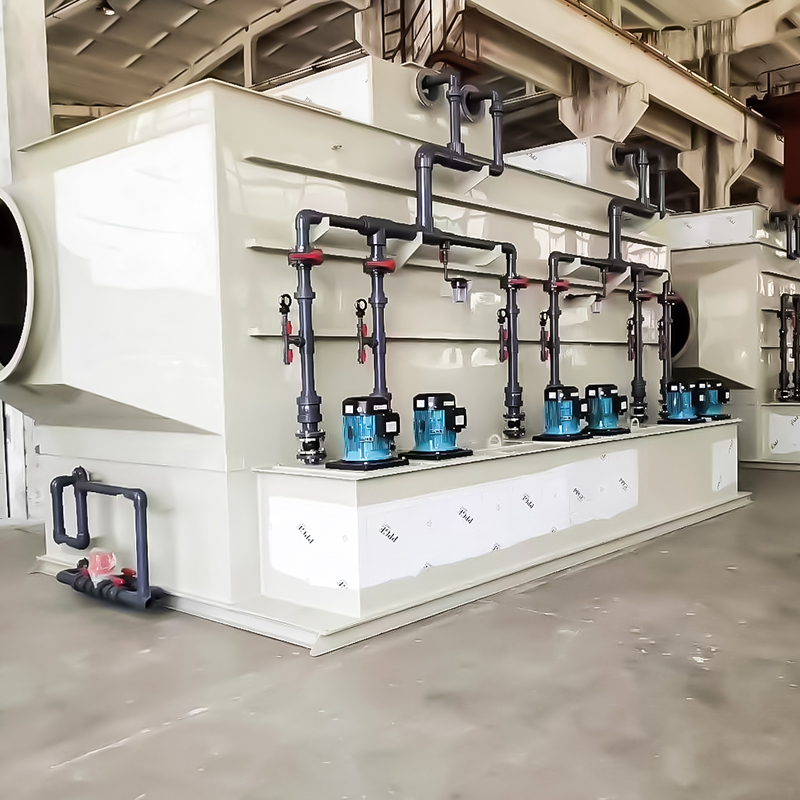

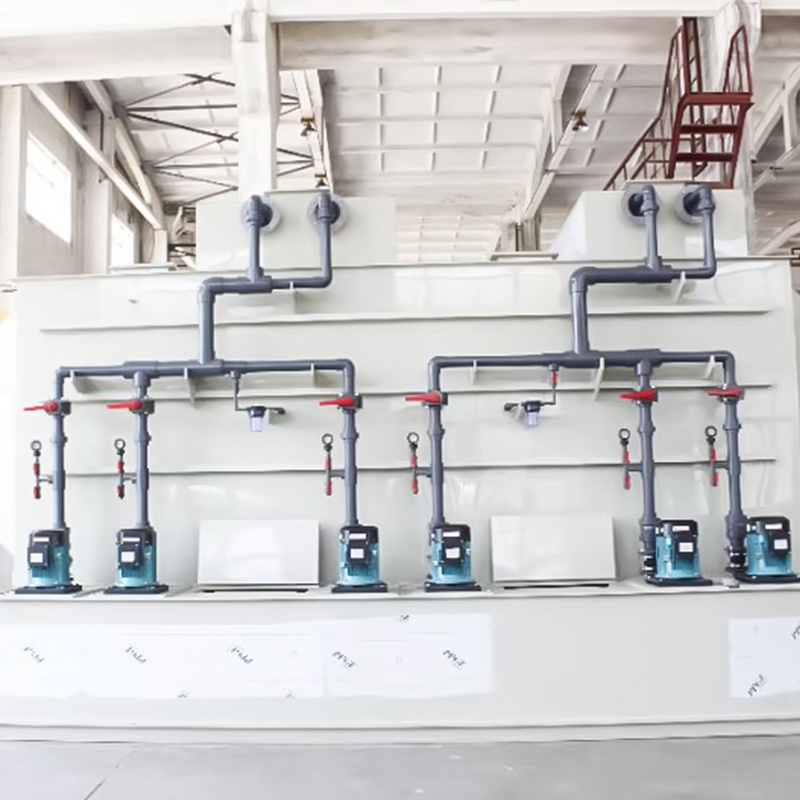

Vaakasuuntaisen suihkutornin toimintaperiaate
Vaakasuora ruiskutustorni toteuttaa pakokaasujen puhdistuksen kaasu-neste-kontaktin kautta. Ydin on absorboida tai neutraloida jätekaasussa olevat epäpuhtaudet ruiskutusnesteellä (puhdas vesi, kemikaalit jne.).
Erityinen prosessi on seuraava:
1. Poistokaasun sisääntulo: Poistokaasu tulee vaakasuunnassa tornirungon toisesta päästä ja virtaa tornissa olevaa kanavaa pitkin.
2. Suihkutussumutus: Kun ruiskutusjärjestelmä (pumppu, putki, suutin) paineistaa nesteen, se sumuttaa sen hienoiksi pisaroiksi suuttimen läpi ja jakautuu tasaisesti torniin.
3. Kaasu-neste-reaktio: Sumutetut pisarat ovat täydessä kosketuksessa vaakasuoraan virtaavan jätekaasun kanssa, ja epäpuhtaudet adsorboituvat fyysisesti (kuten pölyn tarttuminen) tai kemiallisiin reaktioihin (kuten happo-emäs-neutralointi).
4. Puhdistuskaasun poisto: Käsitelty kaasu poistetaan toisesta päästä huurteenpoistolaitteella.
5. Jätenesteen käsittely: Epäpuhtauksia absorboiva jäteneste poistetaan tornin pohjasta ja menee myöhempään käsittelyjärjestelmään.
Vaakasuoran suihkutornin rakennesuunnittelun analyysi
Sen rakenne on suunniteltava "kaasun ja nesteen kosketuksen tehokkuuden parantamisen" ja "toiminnan vakauden varmistamisen" ympärille, ja ydinkomponentteja ovat:
1. Tornirakenne
- Materiaali: Valitse jätekaasun korroosionkestävyyden mukaan (kuten PP-muovi, lasikuitu, hiiliteräskorroosionesto), jotta varmistetaan hapon ja alkalin kestävyys sekä korkeiden lämpötilojen kestävyys.
- Koko: Pituus on suunniteltu pakokaasujen käsittelytilavuuden ja viipymäajan mukaan (yleensä pakokaasua tulee pitää tornissa 1-3 sekuntia), ja leveyden ja korkeuden on vastattava suihkun peittoaluetta, jotta vältetään ilmavirran oikosulku.
2. Ilmanotto- ja ilmanpoistolaitteet
- Ilmanotto: Suunniteltu enimmäkseen laippaportiksi tai asteittain laajennettaviksi tyypeiksi, jotta pakokaasut jakautuvat tasaisesti tornin runkoon, jolloin vältetään liiallisesta paikallisesta ilmavirrasta johtuva riittämätön käsittely.
- Ilmanpoistoaukko: Ilman sisääntuloa vastapäätä on huurteenpoistolaite (kuten ohjauslevyt ja teräsverkkoinen huurteenpoistolaite) asennettava, jotta nestepisarat eivät pääse ulos puhdistetun kaasun mukana.
3. Sprinklerijärjestelmä
- Suutin: Tärkeimmillä komponenteilla tulee olla hyvä sumutusvaikutus (pisaroiden halkaisija on 100-300 μm, ja ne jakautuvat tasaisesti. Usein käytetään onttoja kartiosuuttimia tai spiraalisuuttimia; määrän ja sijoittelun tulee kattaa koko ilmavirran poikkileikkaus kuolleiden kulmien välttämiseksi.
- Putkilinja ja pumppu: putkien on oltava korroosionsuojattuja, ja pumpun korkeuden ja virtausnopeuden on vastattava suutinvaatimuksia ruiskutuspaineen vakauden varmistamiseksi.
4. Kaasun ja nesteen kosketusalue
- Jotkin tornin rungot täytetään (kuten paalirenkaat, askelrenkaat) tai ohjauslevyt kaasun ja nesteen kosketuspinta-alan ja -ajan lisäämiseksi sekä absorptiotehokkuuden parantamiseksi (erityisesti pienipitoisuuksille jätekaasuille).
5. Nesteiden varastointi ja tyhjennysjärjestelmä
- Nestevarasto tornin pohjalla: Suihkeen varastointia varten on suunniteltava riittävä tilavuus ja asetettava nesteen tasomittari säätämään nestemäärää.
- Nesteen tyhjennysaukko: sijaitsee nesteen säilytysalueen alaosassa jätenesteen poistamisen helpottamiseksi; Jotkut on suunniteltu kiertovesipumpulla, joka voi kierrättää tyydyttymätöntä nestettä ja vähentää lääkkeiden kulutusta.
6. Apurakenne
- Tarkastusreiät (suuttimien ja täyteaineiden huoltoa varten), tarkkailuikkunat (sisäisen käyttötilan valvonta), korroosionestopinnoitteet (tornin käyttöiän pidentäminen) jne.
Suunnittele avainkohdat
- Kaasun ja nesteen virtausnopeuden sovitus: Pakokaasun virtausnopeus on liian suuri ja nestettä on helppo kuljettaa. Jos se on liian alhainen, hoidon tehokkuus on alhainen ja se on optimoitava laskennalla.
- Resistanssin säätö: Rakennesuunnittelun on vähennettävä ilmavirran vastusta ja puhallinenergian kulutusta.
- Korroosionesto- ja lämpötilankestävyys: Valitse sopiva materiaali poistokaasun koostumuksen (kuten rikki ja kloori) ja lämpötilan mukaan laitteiden korroosion välttämiseksi.
Kohtuullisen suunnittelun ansiosta vaakasuora ruiskutustorni pystyy käsittelemään tehokkaasti pölyä, happoa ja emäksistä jätekaasua ja joitain orgaanisia jätekaasuja, ja se soveltuu kemian-, pinnoitus-, galvanointi- ja muihin teollisuudenaloihin.
| Vaakasuora suihkutorni pystyy käsittelemään ilmamäärän 5000 - 30000 m³, ja se voidaan räätälöidä todellisten tarpeiden mukaan. | |||||
| Sarjanumero | Nimi | Tekniset tiedot (Pituus * Leveys * Korkeus, yksikkö: mm) | Yksikkö | Määrä | Huomautuksia |
| 1 | Vaakasuora suihkutorni (käsittelyilmamäärä: 5000 m³/h) | 2500 (sisältää muuttuvan halkaisijakoon) * 1200 (ilman vesisäiliön kokoa) * 1800 | Aseta | 1 | 1. Laitteiden materiaaleja ovat PP, 304 ruostumaton teräs ja FRP, joiden paksuudet on räätälöity vastaamaan tiettyjä tehdasvaatimuksia. 2. Tyhjän tornin nopeus: 1,5 metriä sekunnissa; 3. Yksikerroksinen ruiskutusjärjestelmä 4 × 4 tuuman spiraalisuuttimilla; 4. Yksi kerros Ø50mm Pall-renkaita pakkaus ≥600mm; 5. Yksi kerros PP-lankaverkkoa sumunpoistoaineella ≥200mm; 6. Kaksi Ø500mm läpinäkyvää karkaistun lasin tarkastusporttia; 7. Tulo-/poistoaukon halkaisija: 400 mm; 8. Yksi integroitu kemikaalien annostelusäiliö sivulla; 9. Yksi tyhjennysaukko, ylivuotoportti, manuaalinen/automaattinen kelluva vedentäyttöjärjestelmä; |
| - | Kiertovesipumppu | 1,5kw | Aseta | 1 | Pystysuora hapon ja alkalinkestävä PP-korroosionestopumppu, virtaus: 169m³/h, nosto: 15m, kaksivaiheinen energiatehokas moottori |
| 2 | Vaakasuora suihkutorni (käsittelyilmamäärä: 10000 m³/h) | 3000 (sisältää muuttuvan halkaisijakoon) * 1500 (ilman vesisäiliön kokoa) * 1800 | Aseta | 1 | 1) Laitteiden materiaaleja ovat PP, 304 ruostumaton teräs ja FRP, joiden paksuus on räätälöity vastaamaan erityisiä tehdasvaatimuksia; 2) Tyhjän tornin nopeus: 1,5 metriä sekunnissa; 3) Yksi suihkukerros, jossa on kuusi 4 tuuman spiraalisuutinta; 4) Yksi kerros Ø50mm Pall-renkaita pakkaus ≥600mm; 5) Yksi kerros PP-teräsverkkosumunpoistajaa ≥200 mm; 6) Kaksi Ø500mm läpinäkyvää karkaistun lasin tarkastusporttia; 7) Tulo-/poistoaukon halkaisija: ￠600mm; 8) Yksi integroitu kemikaalien annostelusäiliö sivulla. 9) Yksi tyhjennysaukko, ylivuotoportti, manuaalinen/automaattinen kelluva vedentäyttöjärjestelmä; |
| - | Kiertovesipumppu | 2,2kw | Aseta | 1 | Pystysuora hapon ja alkalinkestävä PP-korroosionestopumppu, virtaus: 24m³/h, nosto: 20m, kaksivaiheinen energiatehokas moottori |
| 3 | Vaakasuora suihkutorni (käsittelyilmamäärä: 15000 m³/h) | 3600 (sisältää muuttuvan halkaisijakoon) * 1500 (ilman vesisäiliön kokoa) * 1800 | Aseta | 1 | 1. Laitteiden materiaaleja ovat PP, 304 ruostumaton teräs ja FRP, joiden paksuudet on räätälöity vastaamaan tiettyjä tehdasvaatimuksia. 2. Tyhjän tornin nopeus: 1,5 metriä sekunnissa; 3. Yksikerroksinen ruiskutusjärjestelmä 8 1/4 tuuman spiraalisuuttimella; 4. Yksi kerros Ø50mm Pall-renkaita pakkaus ≥600mm; 5. Yksi kerros PP-lankaverkkoa sumunpoistoaineella ≥200mm; 6. Kaksi Ø500mm läpinäkyvää karkaistun lasin tarkastusporttia; 7. Tulo-/poistoaukon halkaisija: 700 mm; 8. Yksi integroitu kemikaalien annostelusäiliö sivulla; 9. Yksi tyhjennysaukko, ylivuotoportti, manuaalinen/automaattinen kelluva vedentäyttöjärjestelmä; |
| - | Kiertovesipumppu | 3,75 kW | Aseta | 1 | Pystysuora hapon ja alkalinkestävä PP-korroosionestopumppu, virtaus: 28m³/h, nosto: 28m, kaksivaiheinen energiatehokas moottori |
| 4 | Vaakasuora suihkutorni (käsittelyilmamäärä: 20000 m³/h) | 4200 (sisältää muuttuvan halkaisijakoon) * 1500 (ilman vesisäiliön kokoa) * 1800 | Aseta | 1 | 1) Laitteiden materiaaleja ovat PP, 304 ruostumaton teräs ja FRP, joiden paksuudet on räätälöity vastaamaan erityisiä tehdasvaatimuksia. 2) Tyhjän tornin nopeus: 1,5 metriä sekunnissa; 3) Yksi suihkukerros, jossa on 8 1/4 tuuman spiraalisuutinta; 4) Yksi kerros Ø50mm Pall-renkaita pakkaus ≥600mm; 5) Yksi kerros PP-teräsverkkosumunpoistajaa ≥200 mm; 6) Kaksi Ø500mm läpinäkyvää karkaistun lasin tarkastusporttia; 7) Tulo-/poistoaukon halkaisija: 800 mm; 8) Yksi integroitu kemikaalien annostelusäiliö sivulla. 9) Yksi tyhjennysaukko, ylivuotoportti, manuaalinen/automaattinen kelluva vedentäyttöjärjestelmä; |
| Kiertovesipumppu | 3,75 kW | Aseta | 1 | Pystysuuntainen kuivakäyntinen korroosionkestävä PP-pumppu Virtausnopeus: 28 m³/h Pää: 28 m Tason 2 energiatehokkuusmoottori Merkki: Riyiguobao | |
| 5 | Vaakasuora suihkutorni (käsittelyilman määrä: 25000 m³/h) | 4100 (sisältää muuttuvan halkaisijakoon) * 2000 (ilman vesisäiliön kokoa) * 1900 | Aseta | 1 | 1. Laitteiden materiaaleja ovat PP, 304 ruostumaton teräs ja FRP, joiden paksuudet on räätälöity vastaamaan tiettyjä tehdasvaatimuksia. 2. Tyhjän tornin nopeus: 1,5 metriä sekunnissa; 3. Yksikerroksinen ruiskutusjärjestelmä 10 4 tuuman spiraalisuuttimella; 4. Yksi kerros Ø50mm Pall-renkaita pakkaus ≥600mm; 5. Yksi kerros PP-lankaverkkoa sumunpoistoaineella ≥200mm; 6. Kaksi Ø500mm läpinäkyvää karkaistun lasin tarkastusporttia; 7. Tulo-/poistoaukon halkaisija: ￠900mm; 8. Yksi integroitu kemikaalien annostelusäiliö sivulla; 9. Yksi tyhjennysaukko, ylivuotoportti, manuaalinen/automaattinen kelluva vedentäyttöjärjestelmä; |
| - | Kiertovesipumppu | 5,5kw | Aseta | 1 | Pystysuora hapon ja alkalinkestävä PP-korroosionestopumppu, virtaus: 38m³/h, nosto: 32m, kaksivaiheinen energiatehokas moottori, merkki: Rizhao Guobao; |
| 6 | Vaakasuora suihkutorni (käsittelyilmamäärä: 30000 m³/h) | 4500 (sisältää muuttuvan halkaisijakoon) * 2000 (ilman vesisäiliön kokoa) * 1900 | Aseta | 1 | 10. Laitteiden materiaaleja ovat PP, 304 ruostumaton teräs ja FRP, joiden paksuudet on räätälöity vastaamaan erityisiä tehdasvaatimuksia. 11. Tyhjän tornin nopeus: 1,5 metriä sekunnissa; 12. Yksikerroksinen ruiskutusjärjestelmä, jossa on 13 4 tuuman spiraalisuutinta; 13. Yksi kerros Ø50mm Pall-renkaita pakkaus ≥600mm; 14. Yksikerroksinen PP-lankaverkkosumunpoistoaine ≥200mm; 15. Kaksi Ø500mm läpinäkyvää karkaistun lasin tarkastusporttia; 16. Tulo-/poistoaukon halkaisija: ￠1000mm; 17. Yksi integroitu kemikaalien annostelusäiliö sivulla. Yksi tyhjennysaukko, ylivuotoportti, manuaalinen/automaattinen kelluva vedentäyttöjärjestelmä; |
| - | Kiertovesipumppu | 7,5 kW | Aseta | 1 | Pystysuora hapon ja alkalin kestävä PP-korroosionestopumppu, virtaus: 50m³/h, nosto: 38m, kaksivaiheinen energiatehokas moottori, merkki: Rizhao Guobao; |
| - | Muut tiedot Epätyypillinen räätälöinti | - | - | - | |
