Mikä on aktiivihiilen adsorptiolaitteisto?

Aktiivihiilen adsorptiolaitteet on teollinen ilman ja veden puhdistusjärjestelmä, joka hyödyntää aktiivihiilen poikkeuksellisen suurta pinta-alaa ja huokosrakennetta orgaanisten epäpuhtauksien, haihtuvien orgaanisten yhdisteiden (VOC), hajukaasujen ja liuenneiden epäpuhtauksien poistamiseen kaasu- tai nestevirroista fysikaalisten ja kemiallisten adsorptiomekanismien avulla. Ympäristömääräysten tiukentuessa maailmanlaajuisesti ja teollisuuden päästönormit tiukentuvat, aktiivihiilen adsorptiolaitteet on tullut yksi laajimmin käytetyistä putkenpään käsittelytekniikoista lääke-, kemian-, elektroniikka-, paino-, pinnoitus- ja jätevedenkäsittelyteollisuudessa.

Tämä insinööritason opas kattaa koko alueen teknisen ja kaupallisen maiseman aktiivihiilen adsorptiolaitteet — adsorption perusteista ja järjestelmäkokoonpanoista regenerointimenetelmiin, valintakriteereihin, säännösten noudattamiseen ja keskeisiin seikkoihin B2B-hankintaryhmissä, jotka hankkivat teollisen mittakaavan järjestelmiä.

1. Kuinka aktiivihiilen adsorptiolaitteet toimivat

1.1 Adsorptiomekanismi: Fysikaalinen vs kemiallinen adsorptio

Toimintaperiaate aktiivihiilen adsorptiolaitteet perustuu nestefaasissa olevien molekyylien taipumukseen kerääntyä kiinteän adsorbentin pinnalle. Kaksi erillistä mekanismia hallitsee tätä prosessia:

• Fysikaalinen adsorptio (fysikaalinen adsorptio) : Adsorbaattimolekyylin ja hiilen pinnan välisten van der Waalsin molekyylien välisten voimien ohjaama. Kemiallisia sidoksia ei muodostu, mikä tarkoittaa, että prosessi on täysin palautuva – adsorboitu molekyyli voidaan desorboida alentamalla osapainetta tai nostamalla lämpötilaa. Fysysorptio on hallitseva mekanismi useimmissa VOC- ja orgaanisten kaasujen poistosovelluksissa ja se on perusta aktiivihiilen adsorptiolaitteet . Adsorptiokyky on verrannollinen adsorbaatin molekyylipainoon ja kiehumispisteeseen: raskaammat, korkeamman kiehumispisteen omaavat VOC-molekyylit adsorboivat voimakkaammin kuin kevyemmät, matalamman kiehumispisteen lajikkeet.
• Kemiallinen adsorptio (kemisorptio) : Sisältää kemiallisten sidosten muodostumisen adsorbaatin ja hiilen pinnan funktionaalisten ryhmien välille. Tämä mekanismi tuottaa suuremman adsorptiokapasiteetin tietyille kohdeyhdisteille (esim. rikkivety, elohopeahöyry, happamat kaasut), mutta se on yleensä peruuttamaton – kemiallisesti adsorboituneita lajeja ei voida poistaa lämpöregeneroinnilla, jolloin hiilen korvaaminen regeneroinnin sijaan on vaadittu vastaus kyllästymiseen. Kyllästetyt aktiivihiilet (joissa on KI-, KOH-, H3PO4- tai metalliyhdisteitä) hyödyntävät kemisorptiota tiettyjen epäpuhtauksien poistamiseen.
•

1.2 Huokosrakenteen rooli: mikrohuokos, mesopore, makrohuokos

Aktiivihiilen poikkeuksellinen adsorptiokyky – ominaispinta-alat 500–2000 m²/g verrattuna tavanomaisten suodatinmateriaalien 1–5 m²/g – on suora seuraus sen pitkälle kehittyneestä sisäisestä huokosverkostosta. IUPAC-luokitus määrittelee kolme huokoskokoluokkaa, joista jokaisella on oma tehtävänsä adsorptioprosessissa:

varten aktiivihiilen adsorptiolaitteet for VOC removal , hiilet, joilla on suuri mikrohuokostilavuus (>0,4 cm³/g) ja BET-pinta-ala yli 1 000 m²/g, on määritelty maksimoimaan adsorptiokapasiteetti hiilimassayksikköä kohti. varten aktiivihiilen adsorptiolaitteet for wastewater treatment , mesohuokosten tilavuudesta tulee entistä tärkeämpi, jotta se voi ottaa huomioon suuremmat liuenneet orgaaniset molekyylit ja humusaineet, joita tyypillisesti esiintyy teollisuuden jätevesissä.

1.3 Läpimurtokäyrä ja kylläisyyspiste

Läpimurtokäyrä on perustavanlaatuinen suorituskykymittari kaikille aktiivihiilen adsorptiolaitteet järjestelmä toimii jatkuvassa virtaustilassa. Kun kontaminoitunut kaasu tai neste kulkee hiilikerroksen läpi, adsorptio tapahtuu asteittain - hiilen sisääntulokerrokset kyllästyvät ensin ja massansiirtovyöhyke (MTZ) - aktiivisen adsorption alue - siirtyy kohti kerroksen ulostuloa ajan myötä. Läpimurto määritellään hetkeksi, jolloin ulostulon epäpuhtauspitoisuus saavuttaa määritellyn osuuden tulon pitoisuudesta (tyypillisesti 5–10 % VOC-järjestelmissä tai säädösten mukaisen päästörajan sen mukaan, kumpi on tiukempi).

Kriittiset läpimurtokäyrän parametrit, jotka määrittävät järjestelmän suunnittelun ja toimintapäätökset, ovat:

• Läpimurtoaika (t_b) : Aika käytön aloittamisesta läpimurtoon — määrittää regeneroinnin tai hiilen vaihtovälin ja ohjaa suoraan käyttökustannuksia.
• Kyllästymisaika (t_s) : Aika, joka kuluu pedin täyteläisyyteen — suhde t_b/t_s määrittää läpimurtorintaman terävyyden. Terävät rintamat (suhde lähestyy 1,0) osoittavat tehokkaan hiilen hyödyntämisen; asteittaiset etupinnat osoittavat aksiaalista hajoamista, kanavoitumista tai huonoa pohjarakennetta.
• Hiilen käytön tehokkuus : Osuus kokonaishiilikapasiteetista, joka todella hyödynnettiin ennen läpimurtoa – tyypillisesti 50–80 % hyvin suunnitelluissa kiinteäkerrosjärjestelmissä. Alhaisempi hyötysuhde viittaa ylisuunniteltuihin petiin tai huonoon virtauksen jakautumiseen.

1.4 Tärkeimmät suorituskykyindikaattorit: adsorptiokapasiteetti, pohjan syvyys, kosketusaika

Järjestelmäsuunnittelu aktiivihiilen adsorptiolaitteet keskittyy kolmeen toisistaan riippuvaiseen suunnittelumuuttujaan:

• Adsorptiokyky (q, mg/g tai kg/kg) : Adsorboituneen epäpuhtauden massa hiilen massayksikköä kohti tasapainotilassa, määritetty adsorptioisotermillä (Langmuirin tai Freundlichin malli) tietylle adsorbaatti-hiili-järjestelmälle käyttölämpötilassa. Hiilen valmistajien julkaistut isotermitiedot ovat lähtökohta petin mitoituslaskelmille.
• Sängyn syvyys (L, m) : Vähimmäiskerroksen syvyys määräytyy massansiirtovyöhykkeen pituuden mukaan – pedin on oltava vähintään 1,5–2,0 × MTZ-pituus, jotta saavutetaan tavoiteläpimurtopitoisuus. Syvemmät kerrokset lisäävät kosketusaikaa, parantavat ulostulon pitoisuutta ja pidentävät läpäisyaikaa suuremman painehäviön kustannuksella.
• Tyhjän sängyn kontaktiaika (EBCT, minuuttia) : Pedin tilavuuden suhde tilavuusvirtaan – tärkein yksittäinen mitoitusparametri aktiivihiilen adsorptiolaitteet . Tyypilliset EBCT-arvot ovat 0,1–0,5 sekuntia kaasufaasissa VOC-järjestelmissä ja 5-30 minuuttia nestefaasisissa jätevedenkäsittelyjärjestelmissä. Pidempi EBCT parantaa poiston tehokkuutta, mutta lisää pääomakustannuksia (isompi alus) ja hiilivarastoa.

2. Aktiivihiilen adsorptiolaitteiden tyypit

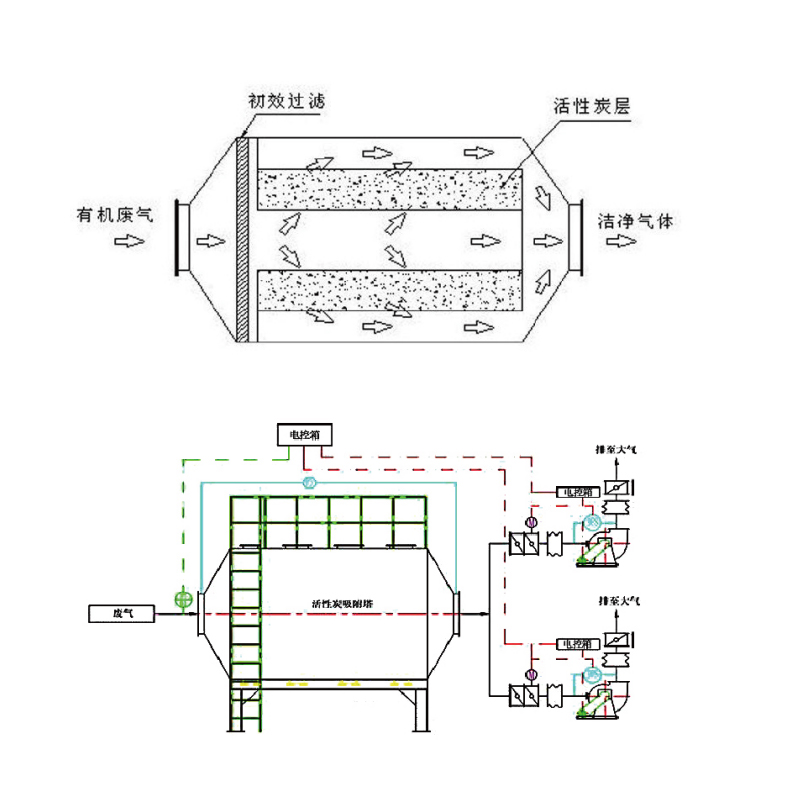

2.1 Kiinteäsänky aktiivihiilen adsorptiotorni

Kiinteäkerroksinen adsorptiotorni on laajimmin käytetty kokoonpano aktiivihiilen adsorptiolaitteet teollisissa sovelluksissa. Hiili pakataan kiinteäksi pediksi paineastiaan; saastunut kaasu tai neste virtaa pedin läpi määrättyyn suuntaan (tyypillisesti alasvirtaus nesteille, ylös- tai alasvirtaus kaasuille) ja puhtaat jätevedet poistuvat vastakkaisesta päästä. Kiinteän sänkyjärjestelmän järjestelmiä käytetään joko yhden tai useamman sänkyjen (lyijy-lag) -kokoonpanoissa:

• Yhden hengen järjestelmät : Yksinkertaisin kokoonpano – pienimmät pääomakustannukset, mutta vaatii prosessin pysäyttämisen hiilen regeneroimiseksi tai vaihtamiseksi. Soveltuu eräprosesseihin tai sovelluksiin, joissa regenerointitarve on harvinainen.
• Kaksoisvuodejärjestelmät : Kaksi sänkyä toimii sarjassa – lyijypeti adsorboi suurimman osan epäpuhtauskuormasta, kun taas viivepeti toimii kiillotusvaiheena ja varoittaa lyijykerroksen läpimurrosta. Kun lyijypeti on kyllästetty, se otetaan offline-tilaan regenerointia varten, kun taas viivepedistä tulee uusi johto ja juuri regeneroitu peti tulee sisään uutena viiveenä. Tämä konfiguraatio mahdollistaa jatkuvan toiminnan ilman prosessin keskeytyksiä – vakiorakenne teollisuuden jatkuvaan päästöjenhallintaan.
• Useita yhdensuuntaisia sänkyjä : Kolme tai useampia rinnakkain pyöriviä sänkyjä – yksi adsorboiva, yksi regeneroiva, yksi jäähdytys/valmiustila. Käytetään suurivirtaussovelluksissa, joissa yksikerroksinen kerros olisi epäkäytännöllisen suuri tai joissa vaaditaan jatkuvaa toimintaa limittyvin regenerointijaksoin.

2.2 Liikkuvan kerroksen ja pyörivän pyörän adsorptiojärjestelmät

varten applications requiring continuous operation with low pressure drop and high volumetric flow rates — particularly large-volume, low-concentration VOC streams — moving-bed and rotating adsorption wheel systems offer advantages over fixed-bed configurations:

• Liikkuvan sängyn adsorberit : Hiilirakeet liikkuvat jatkuvasti alaspäin adsorptioalueen läpi painovoiman vaikutuksesta, kun taas saastunut kaasu virtaa ylöspäin vastavirtaan. Kyllästettyä hiiltä poistetaan jatkuvasti pohjasta ja siirretään regenerointiyksikköön; regeneroitu hiili palautetaan huipulle. Tällä kokoonpanolla saavutetaan lähes teoreettinen hiilen hyödyntämistehokkuus ja eliminoidaan kiintokerrosjärjestelmien läpimurtorajoitukset.
• Pyörivä adsorptiopyörä (hunajakennoroottori) : Lieriömäinen roottori, joka on täynnä hunajakennorakenteista aktiivihiiltä tai zeoliittia, pyörii hitaasti (1–10 RPH) vuorotellen adsorptio- ja desorptiosektorien kautta. Tämä rakenne on erityisen tehokas suuritilavuuksisille, pienipitoisuuksille VOC-virroille (sisääntulon pitoisuus 10–500 mg/m³), joissa se keskittää VOC-kuorman kertoimella 10–30-kertaiseksi ennen tiivistetyn virran ohjaamista alavirran lämpöhapettimeen, mikä vähentää merkittävästi hapettimen käyttökustannuksia.

2.3 Teollisuuden aktiivihiilen adsorptiotornin suunnittelu – keskeiset parametrit

Insinöörityöt an teollinen aktiivihiilen adsorptiotorni edellyttää seuraavien toisistaan riippuvien parametrien määrittelyä päästötavoitteiden saavuttamiseksi luotettavasti kaikissa käyttöolosuhteissa:

2.4 Modulaariset vs. räätälöidyt järjestelmät

Hankintapäätös modulaaristen vakioyksiköiden ja räätälöityjen välillä aktiivihiilen adsorptiolaitteet määräytyy sovelluksen monimutkaisuuden ja laajuuden mukaan:

• Modulaariset järjestelmät : Valmiiksi suunniteltuja, tehtaalla koottuja yksiköitä saatavana vakiovirtausnopeudella ja hiilivarastokokoilla. Lyhyempi toimitusaika (4–8 viikkoa vs. 12–24 viikkoa räätälöidyissä), alhaisemmat suunnittelukustannukset ja helpompi vaihtoosien saatavuus. Soveltuu parhaiten sovelluksiin, joissa virtausnopeus, pitoisuus ja tavoitehyötysuhde ovat vakioyksikön spesifikaatioalueella.
• Räätälöidyt järjestelmät : Suunniteltu erityisesti asiakkaan prosessiolosuhteita, toimipaikan rajoituksia ja sääntelyvaatimuksia varten. Vaaditaan epätyypillisillä virtausnopeuksilla, korkean lämpötilan tai korkean kosteuden omaavilla virroilla, monikomponenttisilla VOC-seoksilla, jotka edellyttävät erityistä hiilen valintaa, tai integroituihin järjestelmiin, jotka sisältävät esikäsittelyn, regeneroinnin ja jatkokäsittelyn yhdessä suunnitellussa ratkaisussa. Korkeammat suunnittelu- ja valmistuskustannukset kompensoivat optimoidulla suorituskyvyllä, alhaisemmilla käyttökustannuksilla ja taatulla säädöstenmukaisuudella.
•

3. Teollisuuden ydinsovellukset

3.1 Aktiivihiilen adsorptiolaitteet VOC-poistoon

Aktiivihiilen adsorptiolaitteet VOC-poistoon on ensisijainen sovellus, joka ohjaa tämän teknologian kysyntää maailmanlaajuisilla markkinoilla. Teolliset VOC-päästöt – liuottimista, päällystystoiminnasta, lääkesynteesistä, painamisesta, kumin prosessoinnista ja kemikaalien valmistuksesta – ovat Kiinan GB 16297:n, EU:n teollisuuspäästödirektiivin (IED) ja US EPA:n vaarallisten ilmansaasteiden kansallisten päästöstandardien (NESHAP) alaisia ​​yhä tiukempia rajoituksia.

Tärkeimmät suorituskykyvaatimukset aktiivihiilen adsorptiolaitteet for VOC removal sisältää:

• Poistotehokkuus : Tyypillisesti > 95 % säännösten noudattamisesta Kiinan keskeisillä teollisuudenaloilla (GB 37822-2019 edellyttää VOC-päästöjen kokonaispitoisuutta ≤ 60 mg/m³ useimmilla teollisuudenaloilla); >98 % saatetaan tarvita vaarallisten ilmansaasteiden (HAP) poistamiseen farmaseuttisissa ja kemiallisissa sovelluksissa.
• Sisääntulon pitoisuusalue : Kiinteäkerroshiiliadsorberit on optimoitu sisääntulon VOC-pitoisuuksille 300–5 000 mg/m³. Alle 300 mg/m³ hiilen käyttö regenerointijaksoa kohti laskee, mikä lisää käyttökustannuksia. Yli 5 000 mg/m³:n palo- ja räjähdysvaara eksotermisen adsorptiolämmön vapautumisen vuoksi vaatii huolellista lämmönhallintaa ja turvalukitussuunnittelua.
• Liuottimen talteenoton integrointi : Arvokkaille liuottimille (MEK, tolueeni, etyyliasetaatti, DMF), höyryregeneroitu aktiivihiilen adsorptiolaitteet for VOC removal mahdollistaa desorboituneen liuottimen talteenoton kondensoimalla ja uudelleenkäytön – muuntaa päästöjenhallintakustannukset raaka-aineen talteenoton tulovirraksi, joka voi kattaa 30–70 % järjestelmän käyttökustannuksista.

3.2 Aktiivihiilen adsorptiolaitteet jäteveden käsittelyyn

Aktiivihiilen adsorptiolaitteet jäteveden käsittelyyn käsittelee liuenneiden orgaanisten yhdisteiden, lääkejäämien, torjunta-aineiden, väriaineiden, raskasmetallikompleksien ja maku- ja hajuyhdisteiden poistamista teollisuuden jätevesistä ja juomavedestä, jotka kestävät biologisia käsittelyprosesseja. Aktiivihiilen tärkein suorituskykyetu biologiseen käsittelyyn verrattuna näissä sovelluksissa on sen epäselektiivisyys – aktiivihiili adsorboi lähes kaikki orgaaniset yhdisteet samanaikaisesti niiden biohajoavuudesta riippumatta.

Teollisuuden jätevedenkäsittelysovelluksia ovat:

• Farmaseuttisten jätevesien kiillotus : Aktiivisten farmaseuttisten ainesosien (API), välituotteiden ja jäännösliuottimien poistaminen havaitsemisrajojen alapuolella oleviin pitoisuuksiin ennen purkamista. Vaaditaan yhä tiukentuvien farmaseuttisten jätevesistandardien vuoksi Kiinassa (GB 21904) ja Euroopassa.
• Värjäys- ja tekstiilijätevesi : Värinpoisto reaktiivisista väriainepäästöistä COD:n vähentämisellä 200–500 mg/L arvoon <50 mg/l. Aktiivihiili on erityisen tehokas vastahakoisissa atsoväreissä, jotka vastustavat biologista hajoamista.
• Elektroniikan ja puolijohteiden huuhteluvesi : Orgaanisten liuottimien (IPA, asetoni, NMP) poistaminen erittäin puhtaista huuhteluvesivirroista veden uudelleenkäytön mahdollistamiseksi ja poistomäärän pienentämiseksi.
• Juomaveden edistynyt hoito : Desinfioinnin sivutuotteiden esiasteiden, maku- ja hajuyhdisteiden (geosmiini, 2-MIB) ja mikrosaasteiden poisto tertiäärisenä kiillotusvaiheena tavanomaisen käsittelyn jälkeen.

3.3 Lääke-, kemian- ja painoteollisuus

Nämä kolme alaa edustavat yhdessä arvokkainta markkinasegmenttiä aktiivihiilen adsorptiolaitteet johtuen arvokkaiden liuotinvirtojen (joka oikeuttaa investoinnit liuottimen talteenottoon), tiukkojen sääntelyvaatimusten (korkeiden poistotehokkuusvaatimusten saavuttaminen) ja monimutkaisten monikomponenttisten VOC-seosten (vaatii asiantuntijajärjestelmän suunnittelun ja hiilen valinnan) yhdistelmän:

• Lääkkeiden valmistus : Synteesi-, formulointi- ja päällystystoiminnot tuottavat liuotinpitoisia pakokaasuvirtoja, jotka sisältävät etanolia, IPA:ta, asetonia, metyleenikloridia ja muita HAP-yhdisteitä. Teollinen aktiivihiilen adsorptiotorni farmaseuttisissa sovelluksissa on otettava huomioon liuotinseosten yhteensopivuus, räjähdyssuojattu sähköluokitus (ATEX-vyöhyke 1 tai 2) ja GMP-dokumentaatiovaatimukset.
• Kemian valmistus : Prosessin tuuletusaukot, reaktorin pakokaasut ja varastosäiliön hengityshäviöt sisältävät monenlaisia orgaanisia yhdisteitä. Hiilen valinnassa on otettava huomioon seoksen komponenttien välinen kilpailukykyinen adsorptio ja mahdollisuus adsorptiolämpölämpötilan nousuun väkevällä virralla.
• Painatus ja pakkaus : Fleksografiset, syväpaino- ja offsetpainotoiminnot tuottavat suuria määriä liuotinpitoista pakokaasua (tolueeni, etyyliasetaatti, isopropanoli). Liuottimen talteenotto höyryllä regeneroidulla hiilen adsorptiolla on taloudellisesti pakottavaa nopeille painotöille tyypillisillä liuotinkuormituksilla.

3.4 Elektroniikka, aurinkosähkö ja kumin käsittely

Elektroniikka ja aurinkosähkön valmistus tuottaa prosessin pakokaasuja, jotka sisältävät NMP:tä (N-metyyli-2-pyrrolidonia), DMF:ää (dimetyyliformamidia) ja muita korkealla kiehuvia liuottimia pinnoitus- ja laminointitoiminnoista. Näillä liuottimilla on korkea adsorptioaffiniteetti aktiivihiileen (korkea kiehumispiste = voimakas adsorptio) ja merkittävä taloudellinen palautumisarvo. aktiivihiilen adsorptiolaitteet liuottimen talteenotto on näissä sovelluksissa parempi tekniikka kuin lämpöhapetus. Kumin käsittely- ja vulkanointitoimenpiteet vapauttavat rikkiyhdisteitä, hiilivetyjä ja hiukkaspitoisia kaasuja, jotka vaativat esisuodatuksen ennen hiilen adsorptiota ennenaikaisen kerroksen likaantumisen estämiseksi.

4. Aktiivihiilen adsorptiolaitteiden regenerointi

4.1 Höyryn regenerointi — prosessi- ja energiavaatimukset

Höyryn regenerointi on yleisimmin käytetty menetelmä aktiivihiilen adsorptiolaitteiden regenerointi liuottimien talteenottosovelluksissa. Matalapaineinen höyry (110–140 °C, 0,05–0,3 MPa) johdetaan tyydyttyneen hiilikerroksen läpi, mikä tuottaa adsorboituneiden VOC-yhdisteiden desorboimiseen tarvittavan lämpöenergian (desorptio on endoterminen – eksotermisen adsorption käänteinen). Desorboitunut VOC-höyryseos poistuu pedistä ja kondensoituu lämmönvaihtimessa; faasierotus (dekantointi) erottaa talteen otetun liuottimen kondensaattivedestä.

Tärkeimmät höyryn regeneroinnin parametrit:

• Höyryn ja liuotin suhde : Tyypillisesti 2–5 kg höyryä desorboitua liuotinkiloa kohden riippuen liuottimen adsorptioaffiniteetista ja kerroksen jäännöskuormitustavoitteesta regeneroinnin jälkeen.
• Jäljellä oleva kuormitus regeneroinnin jälkeen : Kaikkia adsorboituja liuottimia ei poisteta jokaisessa regenerointisyklissä – tyypillisesti 10–30 % regeneraatiota edeltävästä kuormituksesta jää "kantapääksi". Tämä kantapää kerääntyy peräkkäisten syklien aikana, kunnes tasapaino saavutetaan, mikä määrittelee hiilen työkapasiteetin läpimurtokuormituksen ja kantapään tasapainokuormituksen välisenä erona.
• Hiilikuivaus höyryregeneroinnin jälkeen : Hiilipeti säilyttää huomattavan määrän kosteutta höyryn regeneroinnin jälkeen, mikä vähentää käytettävissä olevaa adsorptiokapasiteettia myöhempiä jaksoja varten. Kuumailmakuivaus (60–100°C) tai inerttikaasuhuuhtelu vaaditaan ennen kuin sänky palautetaan käyttöön.

4.2 Terminen / kuuman kaasun regenerointi

varten applications where steam introduction is undesirable — water-sensitive solvents, or systems where solvent-water separation is uneconomical — hot inert gas (nitrogen at 150–250°C) or hot air regeneration is used. Hot gas regeneration achieves lower residual heel than steam regeneration (since no water is introduced to compete for adsorption sites during cooling) but requires more complex gas recirculation infrastructure. This method is preferred for ketone solvents (MEK, MIBK) that form explosive peroxides on contact with water, and for high-boiling solvents where steam condensation temperatures are insufficient for complete desorption.

4.3 Tyhjiödesorptio- ja typenpoistomenetelmät

Tyhjödesorptio vähentää adsorboitujen lajien osapainetta hiilikerroksen yläpuolella, mikä edistää desorptiota alhaisemmissa lämpötiloissa kuin lämpömenetelmät. Yhdistetyllä tyhjiö-termisellä regeneraatiolla (tyhjiön käyttäminen samanaikaisesti kohtuullisella lämmityksellä 80–120 °C:seen) saavutetaan kaikista regenerointimenetelmistä pienin jäännöskanta, ja se on tarkoitettu arvokkaille liuottimille, joissa maksimaalinen talteenotto on taloudellisesti kriittinen. Typen tyhjennysregeneraatiota – kuumennetun typen virtaamista kerroksen läpi adsorboituneiden VOC-yhdisteiden poistamiseksi – käytetään lämpöherkille yhdisteille, jotka hajoavat höyryn regenerointilämpötiloissa, ja pienimuotoisissa järjestelmissä, joissa höyryntuotantoinfrastruktuuria ei ole saatavilla.

4.4 Regenerointisyklin hallinta ja hiilen korvaamisen kynnysarvot

Tehokas aktiivihiilen adsorptiolaitteiden regenerointi vaatii järjestelmällistä syklin hallintaa hiilen suorituskyvyn heikkenemisen seuraamiseksi ja optimaalisen vaihtoajoituksen määrittämiseksi:

Hiili tulee vaihtaa, kun työkapasiteetti (mitattu läpimurtoajalla standardiolosuhteissa) on laskenut 50–60 prosenttiin alkuperäisestä kapasiteetista – tyypillisesti 3–5 vuoden kuluttua höyryllä regeneroiduissa järjestelmissä – tai kun fyysinen hajoaminen (hiukkasten hankaus, tuhkan kerääntyminen tai tervan likaantyminen polymeroituvista VOC-yhdisteistä) on lisännyt järjestelmän tuulettimen kerroksen paineen laskua.

5. Oikean järjestelmän valitseminen

5.1 Epäpuhtauspitoisuuden ja virtausnopeuden mitoitus

Järjestelmän mitoitus aktiivihiilen adsorptiolaitteet alkaa tulokaasu- tai nestevirran täydellisellä karakterisoinnilla:

• Tilavuusvirtaus (Nm³/h tai m³/h) : Suunniteltu virtausnopeus tulee kuvastaa suurinta prosessivirtausta, mukaan lukien turvamarginaali (tyypillisesti 110–120 % nimellismaksimista). Hiilikerroksen poikkipinta-ala lasketaan virtausnopeudesta jaettuna tavoitepinnan nopeudella (kaasufaasille 0,2–0,5 m/s).
• Epäpuhtauspitoisuus (mg/m³ tai mg/l) : Sekä keskimääräiset että huippupitoisuudet on karakterisoitava. Huippupitoisuustapahtumat (laitteiston käynnistyksen aikana, eräprosessihuiput tai prosessihäiriöt) voivat aiheuttaa ennenaikaisen läpimurron, jos järjestelmä on mitoitettu vain keskimääräisiin olosuhteisiin.
• Epäpuhtauksien koostumus : Seka-VOC-virroissa komponentti, jolla on alhaisin adsorptioaffiniteetti (alin kiehumispiste, alhaisin molekyylipaino), murtuu ensin ja määrittää järjestelmän suunnitteluperustan. Komponenttien välinen kilpailukykyinen adsorptio tarkoittaa myös sitä, että alun perin adsorboituneet kevyemmät yhdisteet voivat syrjäytyä myöhemmin adsorboituneilla raskaammilla yhdisteillä – ilmiö, joka on otettava huomioon läpimurtoajan ennusteissa.
• Lämpötila ja kosteus : Tulokaasun lämpötila yli 40 °C vähentää merkittävästi aktiivihiilen adsorptiokykyä ja saattaa vaatia esijäähdyttimen ennen virtausta aktiivihiilen adsorptiolaitteet . Yli 70 %:n suhteellinen kosteus saa aikaan vesihöyryn kilpailukykyisen adsorption, mikä vähentää VOC:n tehollista kapasiteettia 20–50 % VOC-tyypistä riippuen.

5.2 Hiilityypin valinta: rakeinen vs pelletti vs hunajakenno

5.3 Integrointi alku- ja loppukäsittelyprosessien kanssa

Aktiivihiilen adsorptiolaitteet toimii harvoin itsenäisenä järjestelmänä teollisissa sovelluksissa. Tehokas järjestelmän suunnittelu edellyttää huolellista integrointia ylävirran esikäsittely- ja jälkikäsittelyprosessien kanssa:

• Ylävirran esikäsittely : Hiukkaset (>1 µm) on poistettava ennen hiilikerrosta ennenaikaisen likaantumisen ja kanavoitumisen estämiseksi. Pussisuodatin tai sähköstaattinen erotin ennen adsorberia on vakiona aerosoleja, savua tai pölyä sisältäville päästöille. Korkean lämpötilan virrat vaativat jäähdytyksen (suora tai epäsuora lämmönvaihdin) alle 40 °C:een. Korkean kosteuden omaavat virrat voivat vaatia lauhduttimen tai kuivausaineen esikuivaimen.
• Jälkikäsittely : Monissa sääntelytilanteissa aktiivihiilen adsorptiolaitteet for VOC removal yhdistetään alavirran katalyyttisen tai termisen hapettimen kanssa – adsorberi keskittää VOC-virran (vähentäen hapettimen kokoa ja polttoaineen kulutusta), kun taas hapetin tuhoaa lopullisesti kaikki päästörajat ylittävät läpimurrot.
• Liuotteiden talteenottojärjestelmän integrointi : Höyryllä regeneroiduissa järjestelmissä, joissa on liuottimen talteenotto, alavirran kondensaatio- ja faasierotusjärjestelmä on suunniteltava tiettyä liuotinseosta varten, mukaan lukien atseotroopin käsittely (esim. etanoli-vesi-seokset, jotka vaativat tislausta yksinkertaisen faasierottamisen sijaan).

5.4 Kustannusanalyysi: CAPEX vs OPEX eri järjestelmätyypeissä

6. Sääntelystandardit ja vaatimustenmukaisuus

6.1 Kiina GB VOC- ja jätevesipäästöjen standardit

Kiinan teollisuuden päästöjä koskeva sääntelykehys on tiukennettu merkittävästi vuodesta 2015 lähtien, mikä on luonut ensisijaisen vaatimustenmukaisuuden ajurin aktiivihiilen adsorptiolaitteet investoinnit Kiinan teollisuuden aloille:

• GB 37822-2019 (Haihtuvien orgaanisten yhdisteiden järjestämätön päästöjen valvontastandardi): Asettaa VOC-päästöjen kokonaispitoisuusrajat ≤60 mg/m³ yleisille teollisille lähteille ja tiukemmat rajat tietyille teollisuudenaloille. Valtuuttaa määritellyt kynnysarvot ylittävien VOC-päästölähteiden organisoidun keräämisen ja käsittelyn.
• Toimialakohtaiset päästöstandardit : GB 31572 (synteettinen hartsi), GB 31571 (petrokemian), GB 16297 (kokonaisvaltaiset ilmansaasteet), GB 14554 (hajusaasteaineet) – jokainen asettaa erityiset VOC-lajirajoitukset, joita sovelletaan omilla teollisuudenaloillaan.
• GB 8978-1996 ja toimialakohtaiset jätevesistandardit : Hallitsee liuenneiden orgaanisten yhdisteiden pitoisuuksia teollisuuden jätevesipäästöissä, mikä lisää investointeja aktiivihiilen adsorptiolaitteet for wastewater treatment kiillotusvaiheena yhä tiukempien COD-, BOD- ja erityisten orgaanisten yhdisteiden raja-arvojen täyttämiseksi.
