Kemiallsisäänen pesuri järjestelmät neutraloivat vaarallisia kaasupäästöjä valvotuilla kemiallisilla reaktioilla ja suojelevat sekä ympäristön noudattamista että työntekijöiden turvallisuutta. Tämä tekninen tutkimus kattaa absorptiomekanismit, järjestelmän suunnitteluparametrit ja toiminnan optimoinnin teollisille hankintaryhmille.
Kaasun ja nesteen erotuksen perusteet
Märkä vs. kuivapesutekniikat
Märkäpesujärjestelmät käyttävät nestemäisiä reagensseja epäpuhtauksien imemiseen ja neutraloimiseen, jolloin saavutetaan korkea liukoisten kaasujen poistotehokkuus. Kuivapesussa käytetään kiinteitä sorbentteja tai reaktiokerroksia, jotka ovat edullisia kosteusherkissä prosesseissa tai joissa jäteveden muodostuminen on minimoitava.
Puhdistustekniikan vertailu:
| Parametri | Märkäkuuraus | Kuivakuuraus | Puolikuiva kuorinta |
| Poistotehokkuus (happamat kaasut) | 95-99,9 % | 85-95 % | 90-97 % |
| Käyttölämpötila | 5-70 °C | 120 - 350 °C | 80 - 150 °C |
| Sivutuotteiden sukupolvi | Nestemäinen jätevesi | Kuiva kiinteä jäte | Kuiva tai puolikuiva kiinteä aine |
| Pääomakustannus (suhteellinen) | 1,0x (perustaso) | 0,8-1,2x | 1,1-1,3x |
| Käyttökustannukset | Kohtuullinen (kemikaalien kulutus) | Alempi (sorbenttikorvaus) | Kohtalainen |
| Hiukkasten käsittely | Samanaikainen poisto | Vaatii erillisen suodatuksen | Rajoitettu kapasiteetti |
Massansiirtomekanismit
Kaasun absorptio noudattaa kahden kalvon teoriaa: epäpuhtaudet diffundoituvat kaasufaasin rajakerroksen läpi, ylittävät rajapinnan ja diffundoituvat nestefaasin rajakerroksen läpi. Tehostuskertoimet (E) kvantifioivat absorptionopeuden kemiallisen reaktion kiihtymisen. Ne vaihtelevat 2–50-kertaisesti nopeille palautumattomille reaktioille, kuten happo-emäsneutralointi.
Märkä kemiallinen pesuri happamille kaasuille
Märkäkemiallinen pesuri happamille kaasuille sovellukset hallitsevat teollista päästöjenhallintaa. Happamat kaasut (HCl, SO₂, NOₓ, HF) vaativat emäksistä neutralointia, jolloin reagenssin valinta määrää reaktion kinetiikan ja sivutuoteominaisuudet.
Neutralointikemia
Natriumhydroksidi (NaOH) neutraloi nopeasti (reaktioaika < 1 sekunti) hyvin liukoisella tuotteella, mutta tuottaa natriumsuolajätevettä, joka vaatii hävittämistä. Kalsiumhydroksidi (Ca(OH)2) tuottaa liukenematonta kalsiumsulfaattia/sulfiittia, mikä mahdollistaa sivutuotteen talteenoton, mutta vaatii pidemmän viipymäajan (3-5 sekuntia).
Reagenssin suorituskykymatriisi:
| Reagenssi | Reaktionopeus | Stökiometrinen suhde | Sivutuote Hahmo | Käyttö pH |
| Natriumhydroksidi (NaOH) | Erittäin nopea | 1:1 (HCl), 2:1 (SO2) | Liukoiset suolat (NaCl, Na2SO3) | 8,5-10,5 |
| Kalsiumhydroksidi (Ca(OH)2) | Kohtalainen | 1:1 (HCl), 1:1 (SO2) | Osittain liukeneva (CaSO₃·½H2O) | 6,5-8,5 |
| Natriumkarbonaatti (Na2CO3) | Nopeasti | 1:2 (HCl), 1:1 (SO2) | Liukoiset suolat CO₂ | 8,0-9,5 |
| Ammoniakki (NH3·H2O) | Nopeasti | 1:1 (HCl), 2:1 (SO2) | Ammoniumsuolat (lannoite) | 7,5-9,0 |
pH-säätöarkkitehtuuri
Automatisoitu pH-säätö ylläpitää optimaaliset reaktioolosuhteet. PID-säätimet moduloivat reagenssin lisäystä pH-elektrodin inline-palautteen perusteella (lasielektrodi, pH-tarkkuus ±0,1). Kontrollialue asetetaan tyypillisesti arvoon ±0,5 pH-yksikköä asetuspisteestä reagenssin tuhlauksen estämiseksi samalla kun varmistetaan täydellinen neutralointi.
Teollisuuden kemiallinen pesurijärjestelmän suunnittelu
Teollisuuden kemiallinen pesurijärjestelmän suunnittelu edellyttää hydraulisten, kemiallisten ja konepajatekniikan periaatteiden integrointia. Järjestelmän mitoitus määrittää pääoman tehokkuuden ja toimintavarmuuden.
Prosessin kokoonpanon valinta
Yksittäiset läpivientijärjestelmät sopivat ajoittaiseen käyttöön pienillä kaasuvirroilla. Kierrätysjärjestelmät, joissa on vuoto- ja syöttösäädin, vähentävät reagenssin kulutusta 40-60 %, mutta vaativat kiintoaineiden hallintaa (selkeytys tai suodatus).
Hangzhou Lvran Environmental Protection Group Co., Ltd. on jätekaasujen käsittelyjärjestelmien palveluntarjoaja ja laitevalmistaja, joka yhdistää tieteellisen tutkimuksen, suunnittelun, valmistuksen, asennuksen ja myynnin. Suunnittelutiimimme toteuttavat täydellisen järjestelmäsuunnittelun prosessisimulaatiosta käyttöönottoon.
Hydrauliset ja mitoituslaskelmat
Kolonnin halkaisija perustuu pintakaasun nopeudelle (1,0-2,5 m/s täytetyillä peteillä, 0,5-1,5 m/s ruiskutorneilla). Korkeussiirtoyksiköt (HTU) ja siirtoyksiköiden lukumäärä (NTU) määräävät pakkaussyvyyden:
- HTU (siirtoyksikön korkeus): 0,3-0,8 m satunnaiseen pakkaamiseen, 0,2-0,5 m strukturoituun pakkaamiseen
- NTU (siirtoyksiköiden määrä): ln(C in /C ulos ) laimeille liuoksille, tyypillisesti 3-8 95-99 %:n poistamiseksi
- Pakkauksen korkeus: HTU × NTU, tyypillisesti 2-6 metriä
Suunnitteluparametrien tiedot:
| Parametri | Pakattu pylväs | Spray Tower | Venturi Scrubber |
| Kaasun nopeus (m/s) | 1,0-2,0 | 0,5-1,5 | 15-30 (kurkku) |
| L/G-suhde (L/m³) | 1,0-5,0 | 0,5-3,0 | 0,3-1,5 |
| Painehäviö (Pa/m) | 200-500 | 100-300 | 2 000–8 000 |
| Poistotehokkuusalue | 90-99,9 % | 85-98 % | 95-99,9 % (particulates) |
| Sovellukset | Happamat kaasut, VOC | Suuret kaasumäärät | Submikronisia hiukkasia |
Kemiallinen pakokaasupesuri laboratorioon
Kemiallinen pakokaasupesuri laboratorioon sovellukset koskevat alhaisen virtauksen, erittäin vaihtelevia savuvirtoja vetokuvuista ja prosessikoteloista. Kompakti rakenne ja nopea reagointi ajoittaiseen käyttöön erottavat nämä järjestelmät teollisen mittakaavan yksiköistä.
Vetokuvun integrointitekniikka
Kasvonopeuden ylläpito (0,4-0,6 m/s / ANSI/AIHA Z9.5) varmistaa suojauksen. Pesurin painehäviö ei saa vaarantaa liesituulettimen suorituskykyä; tyypillinen 250 Pa:n raja erityisille laboratoriopuhaltimille. Ohituspellit sopivat hätätilanteisiin, joissa on suuri virtaus.
Laboratoriopesurin tekniset tiedot:
| Parametri | Pöytäyksikkö | Keskusjärjestelmä | Perkloorihappo Special |
| Ilmavirtausalue (m³/h) | 100-500 | 1 000–5 000 | 300-2000 |
| Pesurin tilavuus (L) | 20-50 | 200-1000 | 100-500 |
| Ohjausjärjestelmä | Perus päälle/pois | Taajuusmuuttaja | Lukittu vetokaapilla |
| Erikoisominaisuudet | Kannettava, plug and play | Monipistevalvonta | Vesipesu, ei orgaanisia aineita |
| Tyypillinen asennus | Penkin alla tai seinään | Katto tai mezzanine | Erillinen kanava, pystysuora |
Kompaktin suunnittelun rajoitukset

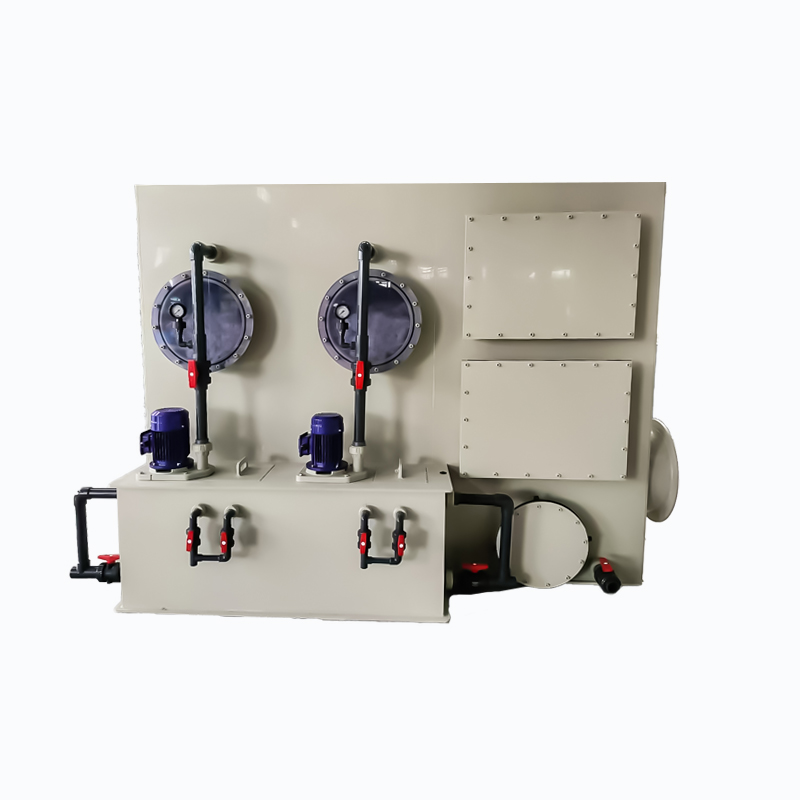

Tilarajoitukset suosivat vaakasuuntaisia poikkivirtauspesureita tai monivaiheisia kompakteja pystysuoria malleja. Kierrätyspumput (magneettinen käyttö, tiivisteetön) minimoivat huollon. UV-kestävä polypropeeni (PP) -rakenne kestää syövyttäviä ympäristöjä säilyttäen samalla alle 50 kg:n yksikköpainon kattoasennuksessa.
Pakatun kerroksen kemiallisen pesurin toimittaja
Valitsemalla a pakatun kerroksen kemikaalien pesurin toimittaja edellyttää massasiirtoosaamisen, valmistuskyvyn ja pakkausmateriaalin optimoinnin arviointia. Pakkauksen valinta hallitsee kolonnin suorituskykyä ja painehäviön ominaisuuksia.
Pakkausmateriaalien suunnittelu
Satunnainen pakkaus (Pall-renkaat, Berl-satulat) tarjoaa suuren pinta-alan (100-300 m²/m³) kohtuullisella painehäviöllä. Strukturoitu pakkaus (aaltolevyt) saavuttaa suuremman kapasiteetin ja tehokkuuden, mutta lisää kustannuksia ja likaantumisherkkyyttä.
Pakkausmateriaalien vertailu:
| Pakkaustyyppi | Ominaispinta-ala (m²/m³) | Tyhjä murto-osa (%) | Painehäviötekijä | Suhteellinen hinta |
| Pall-renkaat (muovia) | 100-150 | 87-92 | 1.0 (perustaso) | 1,0x |
| Intalox-satulat (keraamiset) | 120-180 | 75-80 | 1,3-1,5 | 1,2x |
| Strukturoitu levy (metalli) | 250-500 | 95-98 | 0,5-0,8 | 3,0-5,0x |
| Ristikon pakkaus | 50-80 | 95-99 | 0,3-0,5 | 2,0-3,0x |
| Satunnainen dump (pieni) | 200-350 | 70-85 | 2,0-3,0 | 0,8x |
Massasiirtotehokkuuden optimointi
Height Equivalent to Theoretical Plate (HETP) mittaa pakkaustehokkuuden. Tyypilliset HETP-arvot ovat 0,4-0,8 m satunnaisessa pakkauksessa, 0,2-0,4 m strukturoidussa pakkauksessa. Nesteen jakautumisen tasaisuus (5 %:n sisällä keskimääräisestä pylvään poikkileikkauksesta) estää kanavoitumisen ja varmistaa suunnittelun poistotehokkuuden.
Yritys perustettiin huhtikuussa 2011. Se on kansallinen korkean teknologian yritys, Zhejiangin tiede- ja teknologiayritys, jolla on yli 30 hyödyllisyysmallipatenttia ja useita keksintöpatentteja. Se on perustanut "ympäristönsuojelun innovaatioiden T&K-keskuksen" Anhuin tiede- ja teknologiayliopiston kanssa ja kehittänyt yhdessä "Plasmaenergiaympäristön uuden teknologian tutkimus- ja kehityskeskuksen" Zhejiangin teknillisen yliopiston kanssa perustaakseen oman T&K- ja tuotantopohjansa syvällistä teknistä yhteistyötä varten.
Kemiallisen savupesurin huolto
Systemaattinen kemiallisten savupesurin huolto varmistaa jatkuvan suorituskyvyn ja estää suunnittelemattomia seisokkeja. Ennaltaehkäisevät protokollat koskevat pakkauksen likaantumista, suuttimen kulumista ja instrumenttien ajautumista.
Ennaltaehkäisevät huoltokäytännöt
Huoltovälit vastaavat prosessin vakavuutta ja epäpuhtauksien määrää:
- Päivittäin: pH-kalibroinnin tarkistus, nestetason tarkistus, pumpun tiivisteen tarkastus
- Viikoittain: Painehäviön kirjaaminen, sumunpoistolaitteen silmämääräinen tarkastus, reagenssikartoitus
- Kuukausittain: Pakkauksen tarkastus (näkölasien kautta), suuttimien puhdistus, puhaltimen tärinäanalyysi
- Neljännesvuosittain: Pakkauksen painehäviön arviointi, pumpun suorituskykykäyrät, ohjausjärjestelmän validointi
- Vuosittain: Täydellinen pakkauksen tarkastus/vaihto, astian paksuuden testaus, tuulettimen tasapainotus
Huoltoilmaisimen kynnysarvot:
| Parametri | Normaali alue | Varoituskynnys | Toimia vaaditaan |
| Painehäviö (kPa) | 0,5-2,0 | >3,0 tai <0,3 | Pakkauksen tarkastus/puhdistus |
| pH-poikkeama | Asetusarvo ±0,5 | ±1,0 > 2 tunnin ajan | Reagenssijärjestelmän vianmääritys |
| L/G-suhde | Suunnittelu ±10 % | ±20 % | Pumpun/virtausmittarin kalibrointi |
| Poistotehokkuus | > Suunnittelutakuu | | Kattava järjestelmätarkastus |
| Jätevesi kiinteät aineet | <500 mg/l | >1000 mg/l | Kirkastin/hihnasuodatinhuolto |
Suorituskyvyn heikkenemisen vianetsintä
Vähentynyt poistoteho on tyypillisesti merkki tiivisteen likaantumisesta (biologisesta kasvusta tai sakan kerääntymisestä), riittämättömästä reagenssin syötöstä tai kaasun jakeluongelmista. Painehäviön nousu ilmoittaa tiivisteen tukkeutumisesta tai sumunpoistolaitteen hämärtymisestä. Systemaattinen diagnoosi edellyttää kaasunäytteiden ottamista useista kolonnin korkeuksista massansiirtorajoitusten tunnistamiseksi.
Yhtiö on perustamisestaan lähtien ollut sitoutunut jätekaasujen käsittelyn järjestelmäpalveluihin. Lähes kymmenen vuoden kehitysprosessin myötä ryhmä on jatkanut kasvuaan. Konserni on peräkkäin perustanut useita sivuliikkeitä ja tytäryhtiöitä sekä tuotantolaitoksia. Konsernin vuotuinen myynti on ylittänyt 100 miljoonaa yuania, ja se on palvellut menestyksekkäästi yli 1 000 yritysasiakasta yli 2 000 suunnittelutapauksella valtakunnallisesti.
Monivaiheinen hoitoarkkitehtuuri
Monimutkaiset kaasuvirrat vaativat peräkkäisiä käsittelyvaiheita. Esikäsittely poistaa hiukkaset, jotka likaavat pesurin tiivisteitä. Kiillotusvaiheilla saavutetaan säädöstenmukaisuus ensipesusta karkaavien epäpuhtauksien osalta.
Integroitu järjestelmäsuunnittelu
Tyypillinen monivaiheinen kokoonpano lääkkeiden pakokaasuille:
- Vaihe 1 (esikäsittely): Sammutustorni tai venturi hiukkasten ja lämpötilan alentamiseksi
- Vaihe 2 (ensisijainen): Pakattu kerrospesuri happamien kaasujen neutralointiin (HCl, HBr)
- Vaihe 3 (toissijainen): Syövyttävä tai hapettava pesuri VOC- ja hajuyhdisteille
- Vaihe 4 (kiillotus): Aktiivihiili tai lämpöhapetus jäännösorgaanisille aineille
Sillä on VOC-kaasun käsittelyn ydinteknologiaa, johon kuuluu pätevyys, mukaan lukien "Toisen tason pätevyys kunnallisten julkisten töiden rakentamiseen", "Ympäristösuojelu Zhejiangin maakunnan ympäristön pilaantumisen hallintaan erikoissuunnitteluluokka B", ja se on läpäissyt kansainvälisen ISO9001-laatujärjestelmän sertifioinnin, ISO14001-ympäristöjärjestelmän sertifioinnin ja ISO45001-työterveysjärjestelmän sertifioinnin.
Toimialakohtainen sovellussuunnittelu
Farmaseuttinen ja kemiallinen käsittely
Lääketeollisuudessa syntyy halogenoituja happoja (HCl kloorauksesta, HBr bromauksesta) ja orgaanisia liuottimia. Pesurimateriaalien on kestettävä kloorin aiheuttamaa jännityskorroosiota (kaksoissertifioitu 316L/317L ruostumaton tai kuituvahvistettu muovi). Liuottimen talteenoton integrointi vähentää käyttökustannuksia 30-50 % arvokkaille orgaanisille aineille.
Puolijohteiden ja elektroniikan valmistus
Puolijohdemateriaalit emittoivat myrkyllisiä hydridejä (arsiini, fosfiini, silaani), jotka vaativat välitöntä hapetusta vähemmän myrkyllisiksi oksideiksi. Pesurit käyttävät hapettavia liuoksia (natriumhypokloriitti, kaliumpermanganaatti), joiden viipymäajat <2 sekuntia äärimmäisen myrkyllisyyden vuoksi. Redundantit järjestelmät (N 1) varmistavat nollan ohituksen huollon aikana.
Yrityksestä on tullut johtava jätekaasujen puhdistuksen alalla, joka palvelee käyttäjiä ammattimaisella, tehokkaalla ja vastuullisella asenteella sekä suojelee vihreää luontoa vahvalla mission tunteella. Suunnittelutapaamme koskevat monia toimialoja, kuten lääkekemikaalit, tekstiilien painatus ja värjäys, elektroniikka, aurinkosähkö, kumi, vaarallisten jätteiden hävittäminen, ruoka, maalaus, pinnoitteet, kunnallinen hallinto jne., joilla on kattava käsittelytekniikka ja vahva tekninen vahvuus.
Usein kysytyt kysymykset
Mitä takuita poistotehokkuudesta kemiallisten pesurien toimittajat voivat tarjota ja miten ne varmistetaan?
Suorituskykytakuu määrittää tyypillisesti 95-99,9 %:n poiston määritetyistä epäpuhtauksista suunnitelluilla virtausnopeuksilla. Todentaminen edellyttää pinotestausta EPA-menetelmän 26A (halogenidit) tai 19 (rikkidioksidin) mukaisesti rinnakkaispesurin tulo-/poistoaukon näytteenotolla. Pakatun kerroksen kemikaalien pesurin toimittaja sopimuksiin tulee sisältyä sakkokorvaus suorituskyvyn puutteesta ja vähintään 12 kuukauden takuu. Tarjoamme kriittisille sovelluksille taattuja suorituskykysopimuksia kolmannen osapuolen todennuksella.
Miten kemialliset pesurit saavuttavat säädöstenmukaisuuden kehittyvien EPA- ja EU:n BAT-standardien kanssa?
Vaatimustenmukaisuus edellyttää suunnittelumarginaalia nykyisten standardien yläpuolella. EPA:n Maximum Achievable Control Technology (MACT) -standardit tietyille lähdeluokille sanelevat parhaan käytettävissä olevan ohjausteknologian (BACT) määritykset. EU:n teollisuuden päästöjä koskeva direktiivi (2010/75/EU) velvoittaa parhaiden käytettävissä olevien tekniikoiden (BAT) viiteasiakirjat (BREF-asiakirjat). Teollisuuden kemiallinen pesurijärjestelmän suunnittelu 20 %:n kapasiteettimarginaali ja monisaastekyky on otettava huomioon sääntelyn kehityksen huomioon ottamiseksi. Järjestelmämme on suunniteltu täyttämään nykyiset BAT-päätelmät ja tarjoamaan samalla päivityspolkuja tulevaa tiukentamista varten.
Mikä on tyypillinen kemiallisen pesurin elinkaarikustannusten jakautuminen?
Elinkaarikustannusanalyysi 15 vuoden toiminnan ajalta paljastaa: pääoman (25-30 %), energian (20-25 %), reagenssit/kemikaalit (30-40 %), ylläpidon (10-15 %) ja työvoiman (5-10 %). Märkäkemiallinen pesuri happamille kaasuille natriumhydroksidia sisältävillä järjestelmillä on korkeammat kemialliset kustannukset, mutta pienempi huolto kuin kalsiumpohjaisilla järjestelmillä. Optimointi automaattisen reagenssiohjauksen ja kiertopumppujen taajuusmuuttajien avulla vähentää käyttökustannuksia 15-25 %. Suunnittelutiimimme tarjoaa yksityiskohtaisen LCC-analyysin ehdotuksen kehittämisen aikana.
Mitkä huoltoprotokollat estävät pakkausten likaantumisen kemiallisissa savupesureissa?
Kemiallisen savupesurin huolto pakkauksen pitkäikäisyys sisältää: jatkuvan pH-säädön saostumisen estämiseksi (säilytä 1,0-1,5 pH-yksikköä kylläisyyden yläpuolella), säännölliset korkeavirtauspesujaksot (2x normaali L/G-suhde 30 minuuttia viikossa) ja biologisen kasvun hallinnan lisäämällä hapettavaa biosidia (natriumhypokloriittia 0,5-1,0 ppm vapaata klooria sisältävää kaasuvirtaa). Pakkauksen vaihtovälit ovat 3-7 vuotta likaantumisen vakavuudesta riippuen. Tarjoamme ennakoivia huoltoalgoritmeja, jotka perustuvat painehäviön trendianalyysiin.
Pystyvätkö laboratorion kemialliset pakokaasupesurit käsittelemään useita samanaikaisia epäpuhtauksia?
Kemiallinen pakokaasupesuri laboratorioon järjestelmät mukautuvat sekakontaminantteihin monivaiheisten tai monireagenssikokoonpanojen kautta. Samanaikainen hapon ja emäksen neutralointi vaatii erilliset pesuvaiheet (hapon poisto ensin suolasaostumisen estämiseksi). VOC-yhteiskäsittely voi vaatia UV-hapetuksen tai aktiivihiilikiillotuksen myötävirtaan. Perkloorihapposovellukset vaativat erityisiä vesipesujärjestelmiä, joissa ei ole orgaanisia pakkausmateriaaleja räjähdysvaaran vuoksi. Laboratoriojärjestelmämme ovat konfiguroitavissa tiettyjä savuprofiileja varten, jotka on tunnistettu suunnittelua edeltävissä tutkimuksissa.
Viitteet
- Ympäristönsuojeluvirasto. (2020). EPA-menetelmä 26A: Kiinteistä lähteistä peräisin olevien vetyhalogenidi- ja halogeenipäästöjen määritys – isokineettinen menetelmä . Washington, DC: EPA.
- Euroopan komissio. (2010). Euroopan parlamentin ja neuvoston direktiivi 2010/75/EU teollisuuden päästöistä (ympäristön pilaantumisen ehkäisemisen ja vähentämisen yhtenäistäminen) . Euroopan unionin virallinen lehti, L 334, 17-119.
- Seader, J.D., Henley, E.J., & Roper, D.K. (2016). Erotusprosessin periaatteet: Kemialliset ja biokemialliset toiminnot (4. painos). Hoboken, NJ: John Wiley & Sons.
- American Industrial Hygiene Association. (2012). ANSI/AIHA Z9.5-2012 Laboratorioilmanvaihto . Falls Church, VA: AIHA.
- Cooper, C.D. & Alley, F.C. (2011). Ilmansaasteiden hallinta: suunnittelutapa (4. painos). Long Grove, IL: Waveland Press.
- Euroopan IPPC-toimisto. (2023). Parhaiden käytettävissä olevien tekniikoiden (BAT) viiteasiakirja kemianteollisuuden yhteisistä jätevesien ja jätekaasujen käsittely-/hallintajärjestelmistä . Sevilla: Yhteinen tutkimuskeskus.
